Technische Daten
Gehäuse Stahl vernickelt (Vollkunststoff als Option 30)
Farbe Schwarz (Grau oder Blau auf Anfrage)
Isolierkörper Thermoplast, nach UL94 V-0
Kontaktmaterial Kupferlegierung
Kontaktoberfläche Sel. Au/Sn über Nickel
Durchgangswiderstand < 20 mΩ
Isolationswiderstand > 3000 MΩ
Spannungsfestigkeit 1000 V AC
Betriebsspannung 250 V AC max.
Nennstrom 1 A (Stromtragfähigkeit 3 A max.)
Temperaturbereich -55 °C ... +105 °C
Güteklasse GK 3, min. 50 Steckzyklen, andere GK auf Anfrage
Downloads
Datenblatt herunterladen
Konfigurieren Sie Ihr Produkt

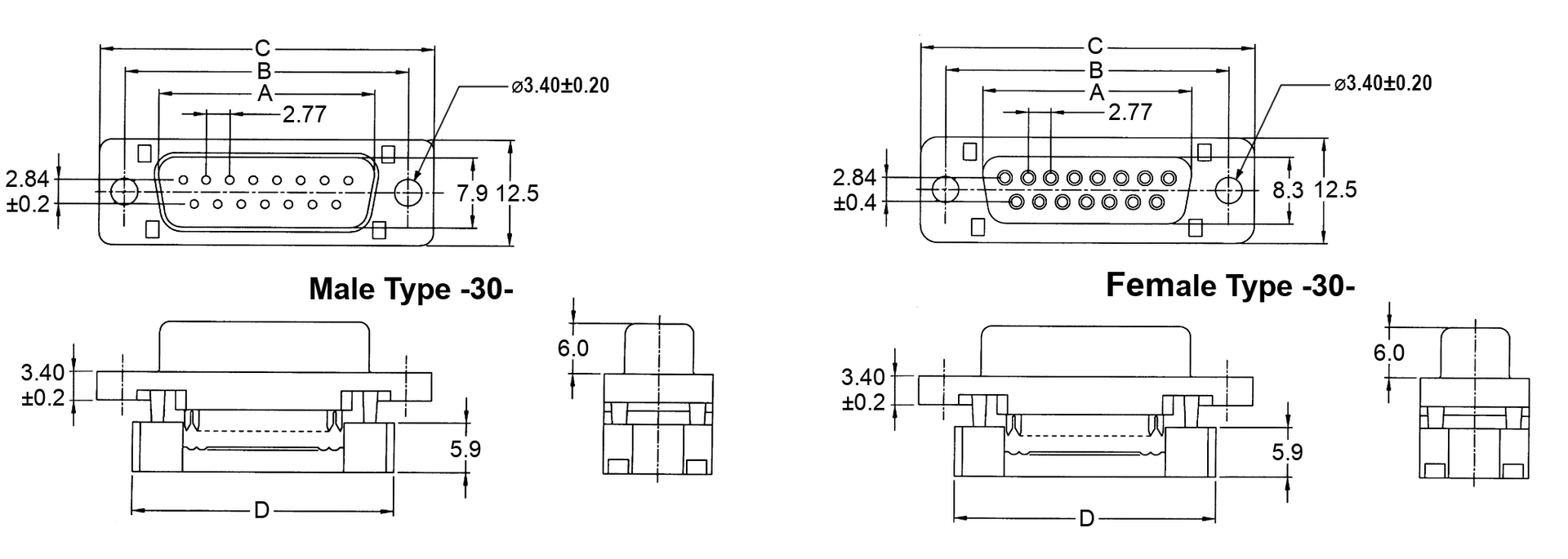

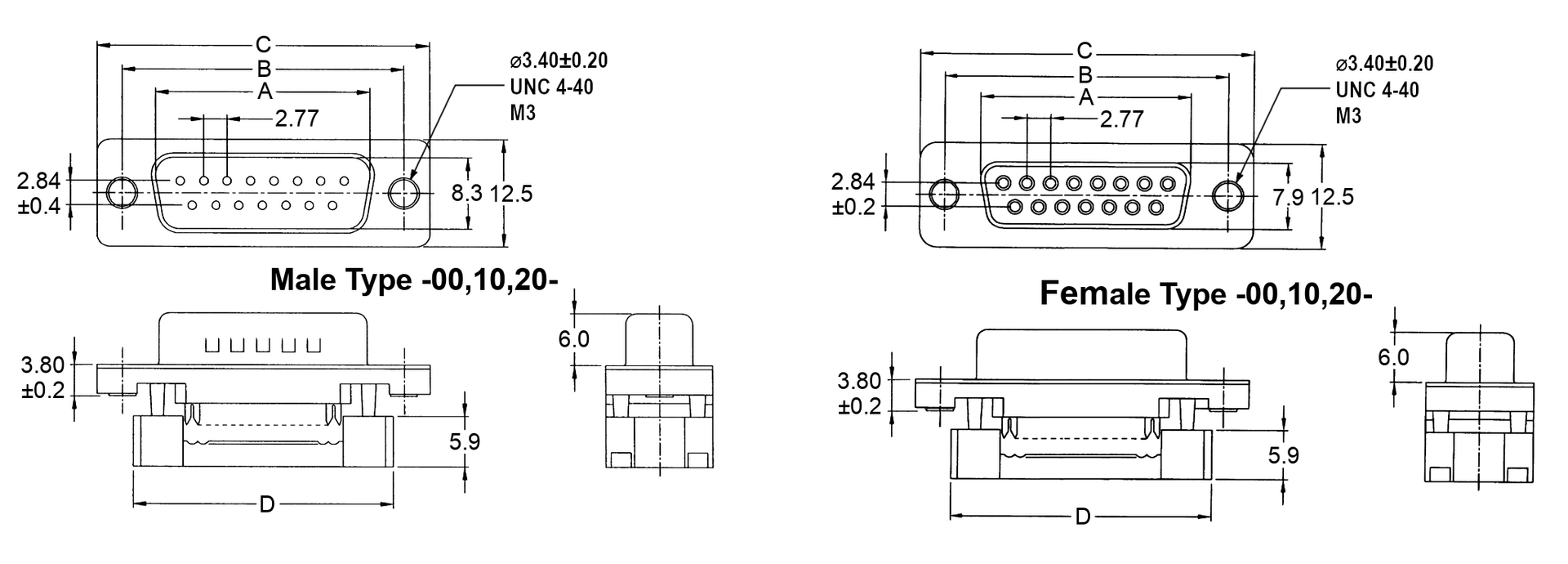

| n | A male | A female | A Str. R. | B | C | D |
|---|---|---|---|---|---|---|
| 09 | 16.92 | 16.30 | 22.40 | 25.00 | 30.80 | 22.40 |
| 15 | 25.25 | 24.60 | 30.80 | 33.30 | 39.20 | 30.80 |
| 25 | 38.96 | 38.30 | 44.50 | 47.10 | 53.10 | 44.50 |
| 37 | 55.42 | 54.80 | 61.20 | 63.50 | 69.40 | 61.40 |
| n | A male | A female | A Str. R. | B | C | D |
|---|---|---|---|---|---|---|
| 09 | 16.92 | 16.30 | 22.40 | 25.00 | 30.80 | 22.40 |
| 15 | 25.25 | 24.60 | 30.80 | 33.30 | 39.20 | 30.80 |
| 25 | 38.96 | 38.30 | 44.50 | 47.10 | 53.10 | 44.50 |
| 37 | 55.42 | 54.80 | 61.20 | 63.50 | 69.40 | 61.40 |
