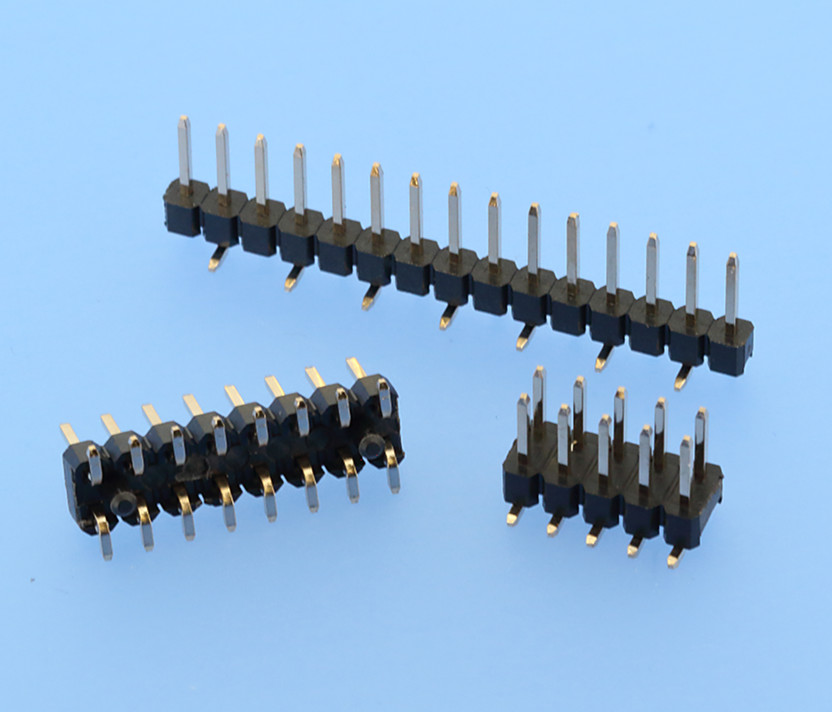

46-9532 / 46-9132 Economy Version

SMT-Stiftleisten RM 2,54mm, stehend – geprägte Kontakte

Zur Konfiguration
Merken

Technische Daten

Isolierkörper Thermoplast, nach UL94 V-0
Kontaktmaterial Vierkantstift 0,64mm, Kupferlegierung
Kontaktoberfläche Gold über Nickel
Durchgangswiderstand 20 mΩ max.
Isolationswiderstand 1000 MΩ min.
Spannungsfestigkeit 1000 V AC/DC
Nennstrom 3 A
Temperaturbereich -40 °C ... +105 °C
Verarbeitung 230 °C für 30-60 Sekunden
(260 °C für 10 Sekunden, einreihig)
(260 °C für 5 Sekunden, zweireihig)

Downloads

Datenblatt herunterladen

Konfigurieren Sie Ihr Produkt

Wählen Sie die gewünschten Optionen aus:

Series
Bitte 1 Option wählen
46-9532 Einreihig
46-9132 Zweireihig
Dimensions
Bitte 1 Option wählen
12 B=3,50mm
13 B=4,80mm
14 B=6,10mm
15 B=6,90mm
16 B=9,90mm
17 B=5,84mm
18 B=8,13mm
99- Kunden-
spezifisch
Contacts
Bitte 1 Option wählen
003-040 Einreihig
004-080 Zweireihig
Plating
Bitte 1 Option wählen
00 Vergoldet

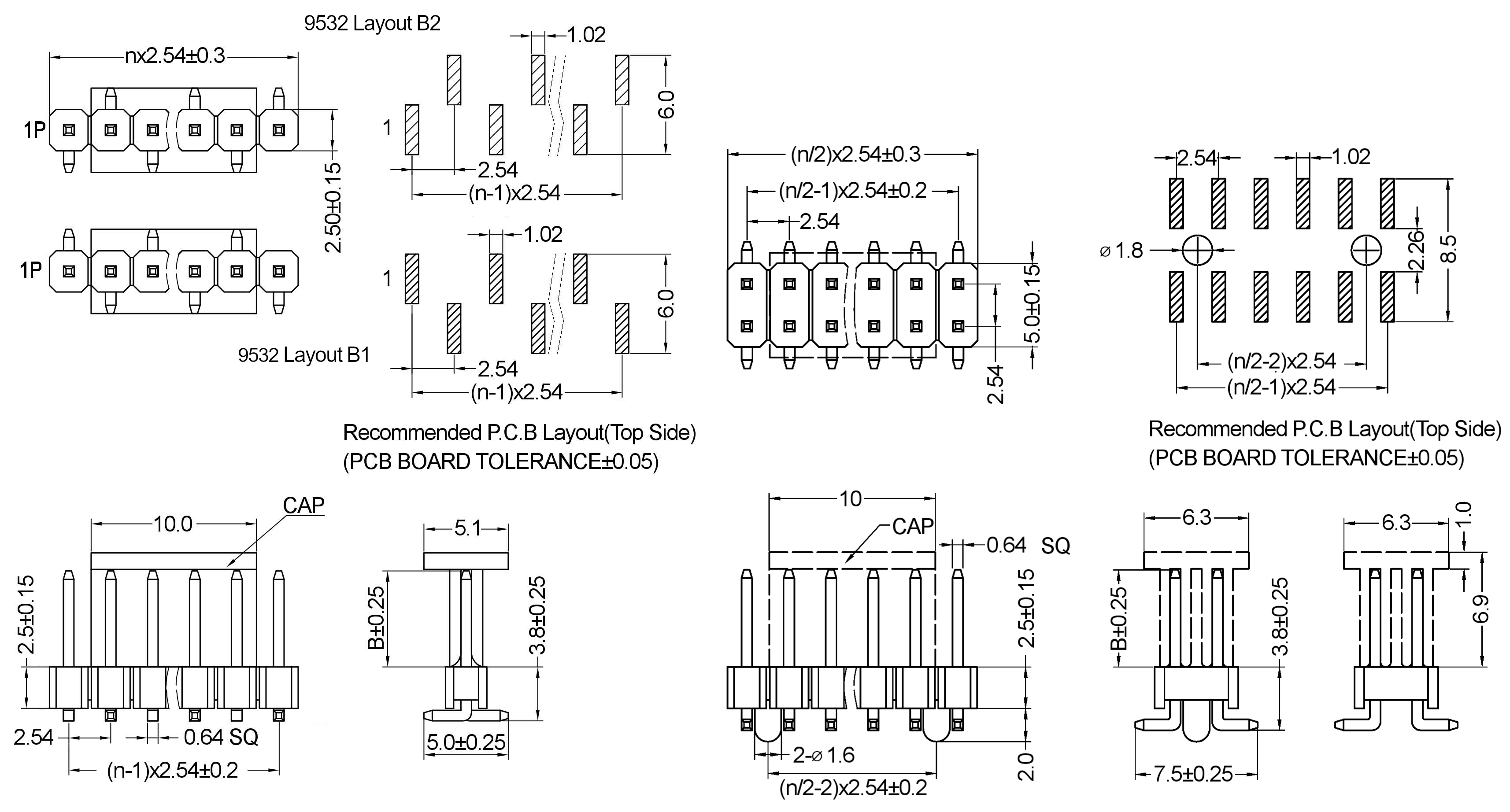

Layout
Bitte 1 Option wählen
0 (Für Serie 46-9132)
1 Layout B1 (46-9532)
2 Layout B2 (46-9532)
Loc. Pegs
Bitte 1 Option wählen
00 Ohne Pos.hilfen
10 Mit Pos.hilfen
(46-9132)
Packaging
Bitte 1 Option wählen
ST In Stangen ohne Pick&Place-Pads
PPST In Stangen mit P&P-Pads
PPTR Tape & Reel mit P&P-Pads
Zum Anfragekorb hinzufügen
