Reflow-Lötempfehlung für kurze Lötzeiten

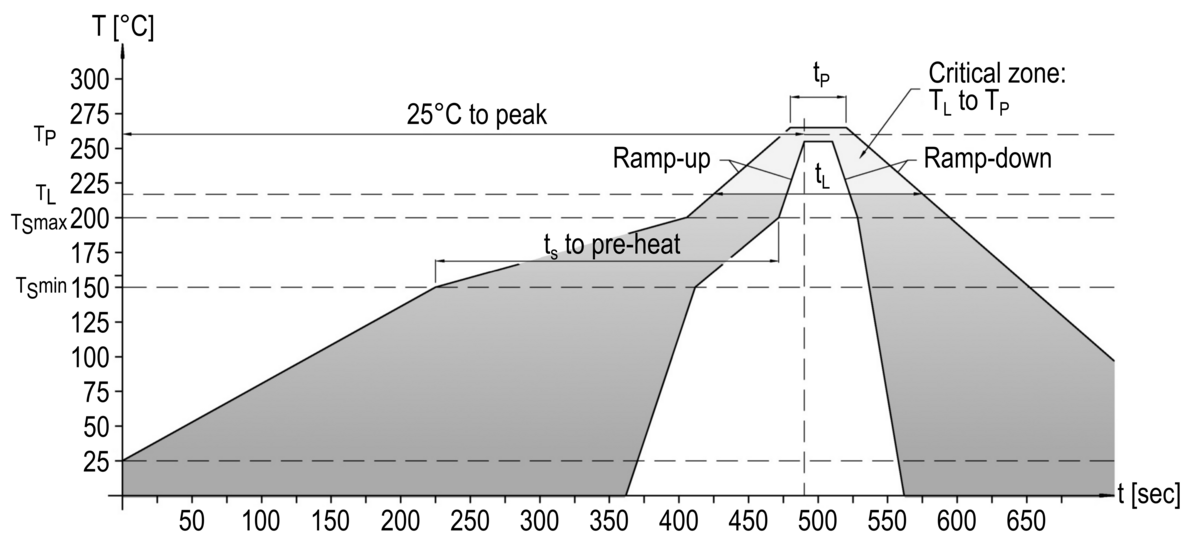

Die Bauteile sollten gemäß folgendem Temperatur-Profil in Anlehnung an die IPC/JEDEC J-STD-020C für bleifreies Löten im Reflow-Verfahren verarbeitet werden (Maximalwerte).
| Profileigenschaft | Kennwert |
|---|---|
| Temperatur Minimum TSmin | 150 °C |
| Temperatur Maximum TSmax | 200 °C |
| Dauer TSmin – TSmax | 60 – 180s |
| Temperatur Lötbereich TL | 217 °C |
| Verweildauer oberhalb TL | 60 – 180s |
| Ramp-Up Rate TSmax – TP | max. 3 °C / s |
| Höchsttemperatur TP | 260±5 °C |
| Dauer Höchsttemperatur | 20 – 40s |
| Ramp-Down Rate TPmax – TSmin | 6 °C / s |
| Dauer 25 °C – Höchsttemperatur TP | max. 8m |
