7077

SMT-/THR-Stiftleisten RM 1,27mm, 2-reihig

Zur Konfiguration
Merken

Technische Daten

Isolierkörper Thermoplast, nach UL94 V-0
Kontaktmaterial Vierkantstift 0,40mm, Kupferlegierung
Kontaktoberfläche Au über Ni
Durchgangswiderstand < 20 mΩ
Isolationswiderstand > 1000 MΩ
Spannungsfestigkeit 300 V AC
Nennstrom 1 A
Temperaturbereich -40 °C ... +105 °C
Verarbeitung 260 °C für 10 sec.

Downloads

Datenblatt herunterladen

Konfigurieren Sie Ihr Produkt

W+P PRODUCTS Zeichnung

Wählen Sie die gewünschten Optionen aus:

Series
7077
Type
2 M-Type, horizontal
Dimensions
10 B=3,05mm
20 B=1,91mm
30 B=1,65mm
40 B=3,81mm
Contacts
004-050 Zweireihig
X- Anfrage Polzahlen

Plating
00 Vergoldet
Loc. Pegs
00 Ohne Pos.hilfen
10 Mit Pos.hilfen
Packaging
FTR Tape & Reel mit Film-Pad (2x04 max.)
MPTR Tape & Reel mit Metal-Pad (>= 2x05)
Zum Anfragekorb hinzufügen
W+P PRODUCTS Zeichnung

Wählen Sie die gewünschten Optionen aus:

Series
7077
Type
3 T-Type, vertical
Dimensions
10 B=3,05mm
20 B=1,91mm
30 B=1,65mm
40 B=3,81mm
Contacts
004-050 Zweireihig
X- Anfrage Polzahlen

Plating
00 Vergoldet
Loc. Pegs
00 Ohne Pos.hilfen
10 Mit Pos.hilfen
Packaging
PPTR Tape & Reel mit P&P-Pads
Zum Anfragekorb hinzufügen

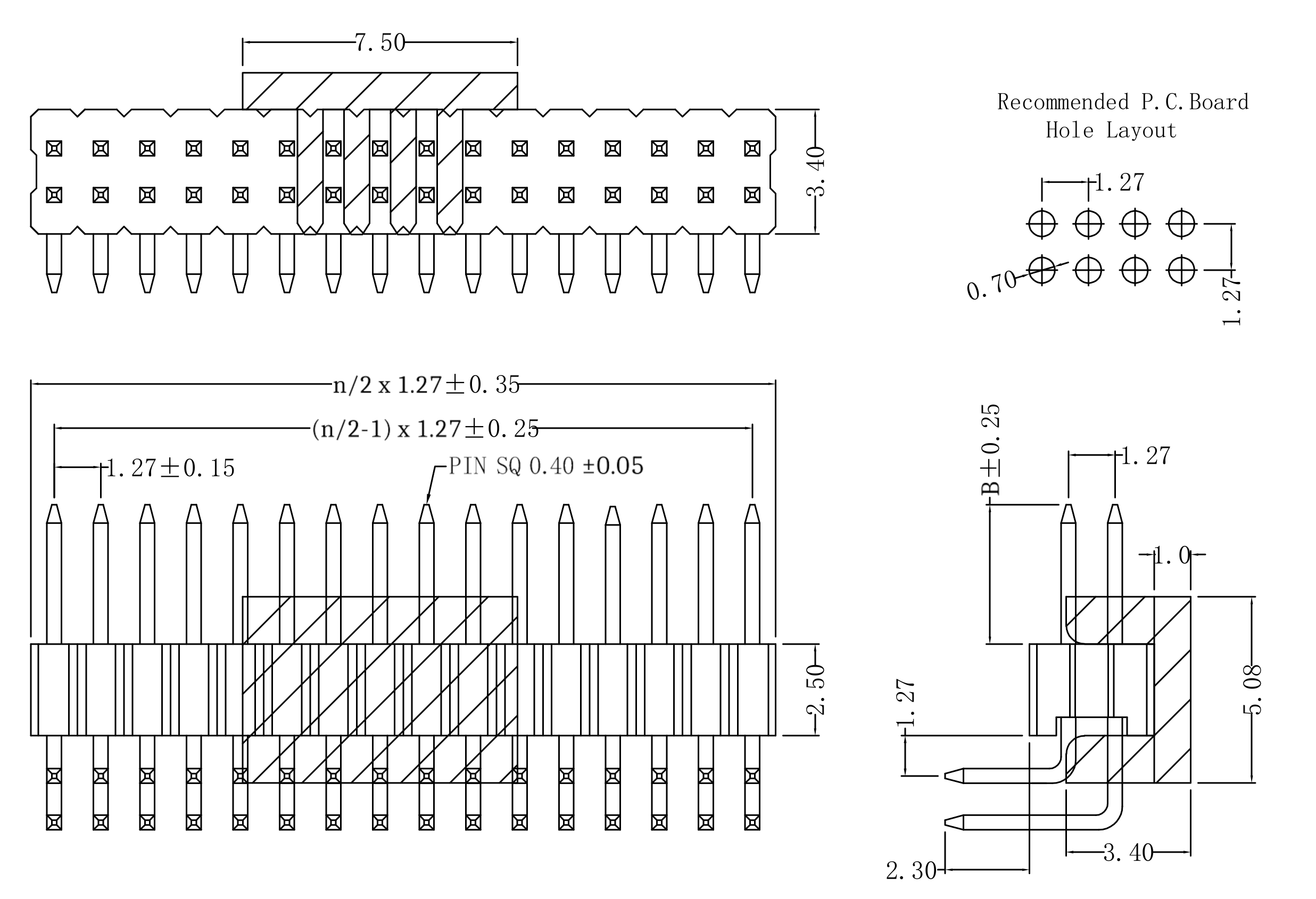

W+P PRODUCTS Zeichnung

Wählen Sie die gewünschten Optionen aus:

Series
7077
Type
4 R-Type, right-angled
Dimensions
10 B=3,05mm
20 B=1,91mm
30 B=1,65mm
40 B=3,81mm
Contacts
004-050 Zweireihig
X- Anfrage Polzahlen

Plating
00 Vergoldet
Loc. Pegs
00 Ohne Pos.hilfen
Packaging
ST In Stangen ohne Pick&Place-Pads
Zum Anfragekorb hinzufügen
