822-01-WFA

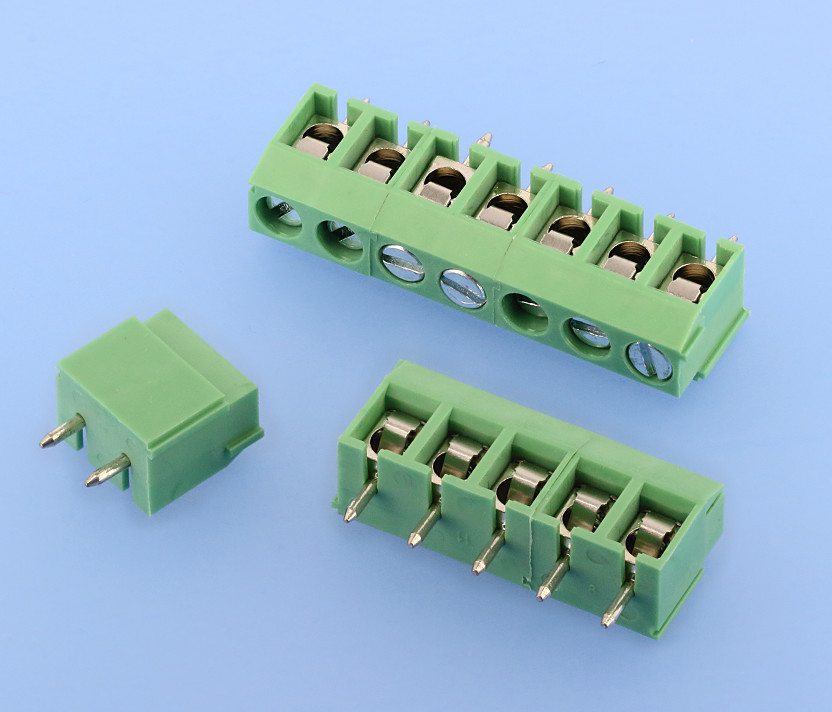

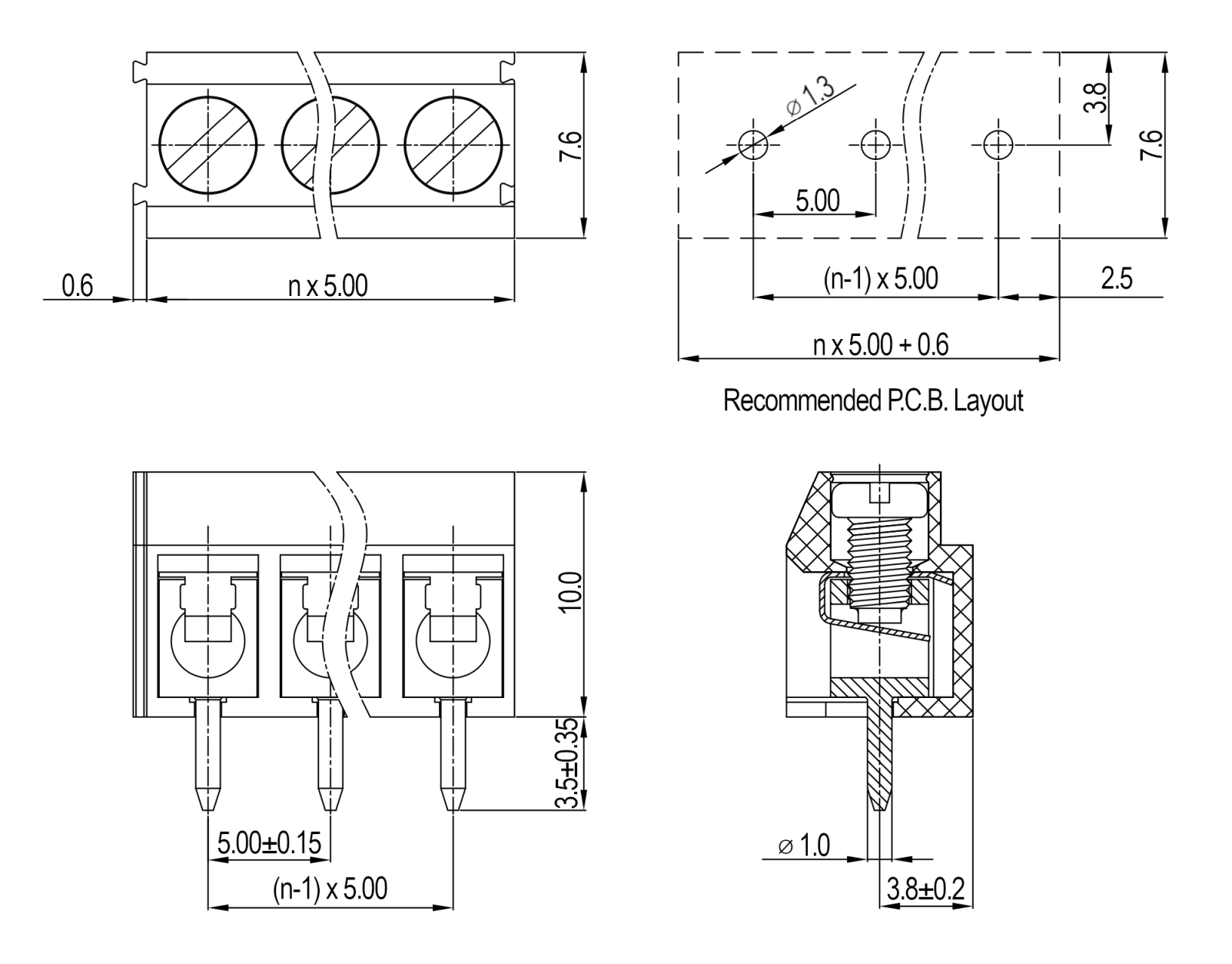

Leiterplattenklemme RM 5,00mm, mit Schraubanschluss und Drahtschutz
Zur Konfiguration Merken
Technische Daten
Isolierkörper Thermoplast, nach UL94 V-0
Kontaktmaterial Messing, verzinnt
Drahtschutz: Edelstahl
Drahtschutz: Edelstahl
Aderquerschnitt AWG 22 ~ 14 (Abisolierung 6-7mm)
Durchgangswiderstand 20 mΩ max.
Isolationswiderstand 5000 MΩ min.
Spannungsfestigkeit 1600 V AC
Nennspannung 300 V
Nennstrom 15 A
Temperaturbereich -40 °C ... +105 °C
Verarbeitung Schraubanschluss, Schraube Stahl M2,6, galvanisiert
Anzugsdrehmoment: 0,3 Nm max.
Wellenlöten: 245 °C±10 °C / 5 sec.
Anzugsdrehmoment: 0,3 Nm max.
Wellenlöten: 245 °C±10 °C / 5 sec.
