Technische Daten
Gehäuse Stahl vernickelt, verzinnt
Isolierkörper Thermoplast, nach UL94 V-0
Kontaktmaterial Kupferlegierung
Kontaktoberfläche Gold über Nickel
Aderquerschnitt AWG 20 max.
Durchgangswiderstand < 30 mΩ
Isolationswiderstand > 3000 MΩ
Spannungsfestigkeit 1 kV AC
Nennstrom 5 A
Temperaturbereich -55 °C ... +105 °C
Downloads
Datenblatt herunterladen
Konfigurieren Sie Ihr Produkt

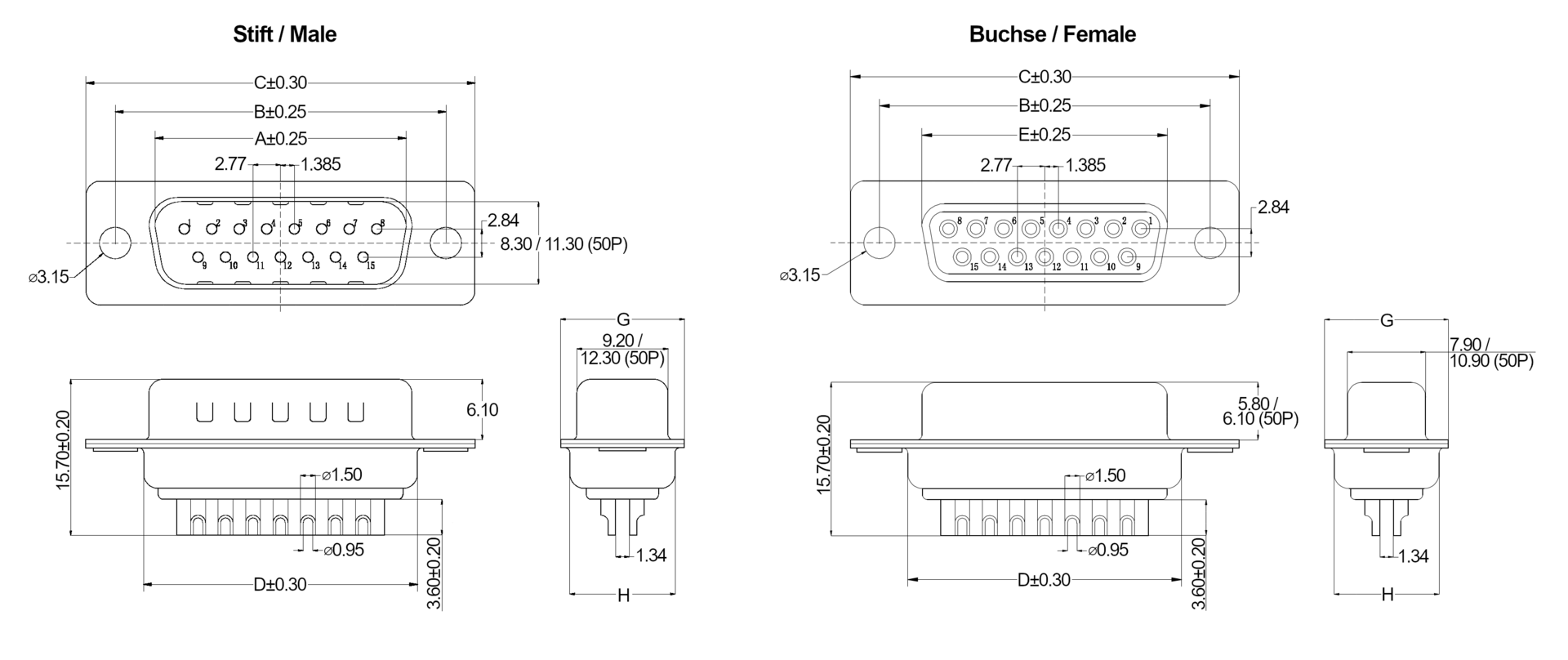

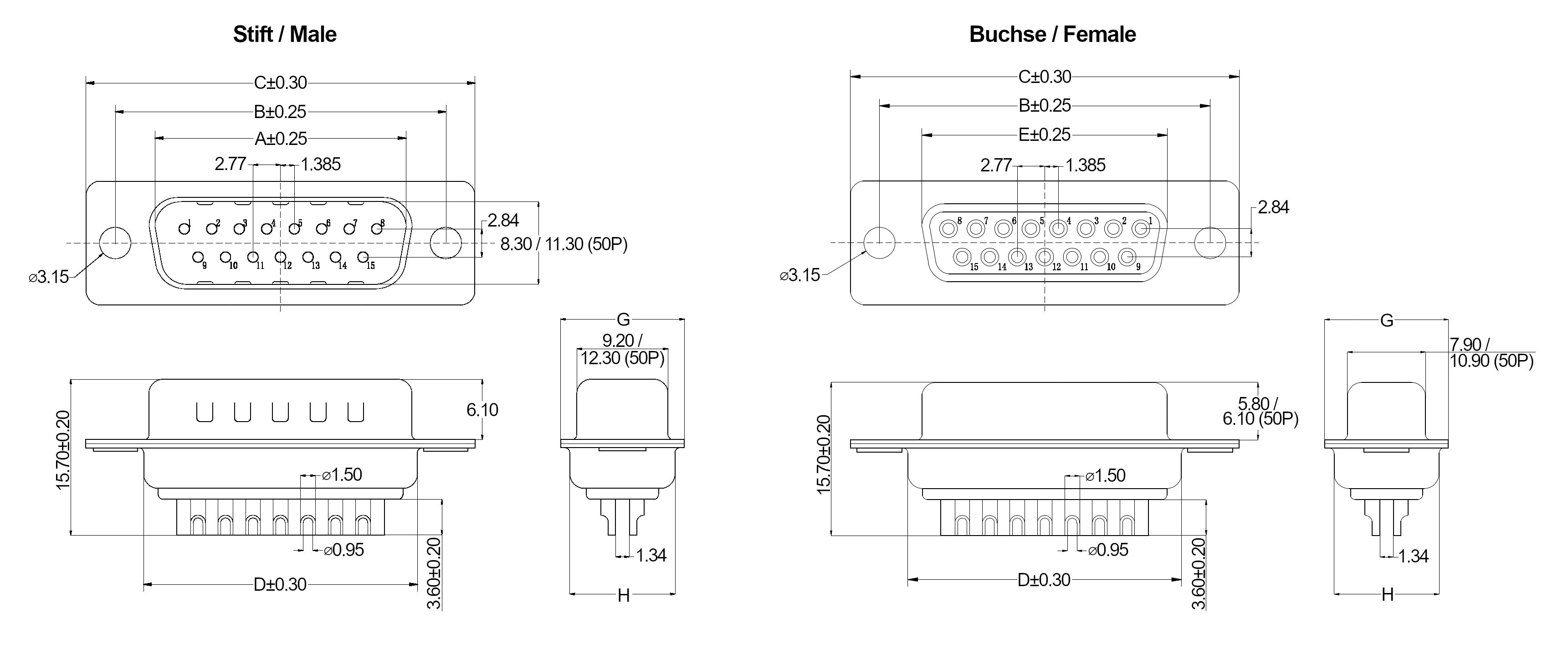

| n | A | B | C | D | E | G | H |
|---|---|---|---|---|---|---|---|
| 09 | 16,95 | 25,00 | 30,80 | 19,10 | 16,30 | 12,50 | 10,60 |
| 15 | 25,30 | 33,30 | 39,20 | 27,60 | 24,60 | 12,50 | 10,60 |
| 25 | 39,00 | 47,04 | 53,05 | 41,15 | 38,30 | 12,50 | 10,60 |
| 37 | 55,40 | 63,50 | 69,40 | 57,40 | 54,80 | 12,50 | 10,60 |
| 50 | 52,80 | 61,00 | 67,00 | 55,00 | 52,20 | 15,30 | 13,25 |
