108 (in Revision)

HD D-Sub Steckverbinder, Lötkelche

Zur Konfiguration
Merken

Technische Daten

Gehäuse Stahl vernickelt, verzinnt
Isolierkörper Thermoplast, nach UL94 V-0
Kontaktmaterial Kupferlegierung
Kontaktoberfläche Gold über Nickel
Durchgangswiderstand < 20 mΩ
Isolationswiderstand > 500 MΩ
Spannungsfestigkeit 500 V AC
Nennstrom 3 A
Temperaturbereich -55 °C ... +125 °C

Downloads

Datenblatt herunterladen

Konfigurieren Sie Ihr Produkt

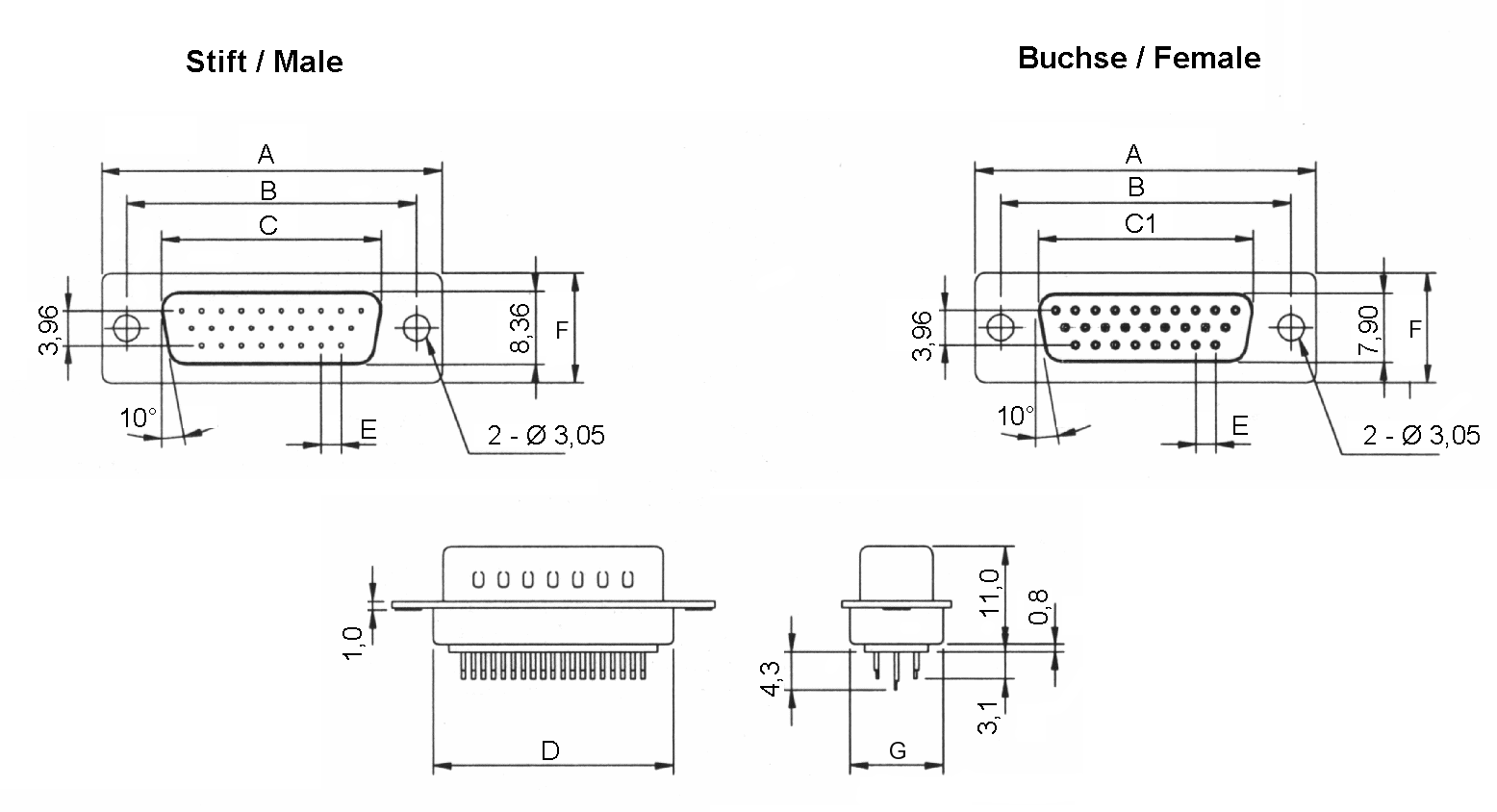

n A B C C1 D E F G
15 30,80 25,00 16,90 16,30 19,30 2,30 12,55 10,72
26 39,10 33,30 25,30 24,70 27,50 2,30 12,55 10,72
44 53,00 47,00 38,30 37,70 41,00 2,30 12,55 10,72
62 69,30 63,50 55,40 54,80 57,70 2,40 12,55 10,72
78 66,90 61,10 52,90 52,30 55,30 2,40 15,20 13,60

Wählen Sie die gewünschten Optionen aus:

Series
108
Contacts
15/26/44/62/78
Terminal
1 Stift
2 Buchse
Quality
3 GK 3, min. 50 Steckzyklen
X- Andere GK auf Anfrage
Mounting
0-6/B1/B2 Lt. Tech. Info.
